HİDROLİK FRENLİ AÇILI SİTLİ ÇEKVALF

Açılı Sitli Çekvalf, pompa istasyonlarında oluşacak darbelerin önlenmesi amacıyla istek üzerine hidrolik sönümleyici ile teçhiz edilebilir. Hidrolik sönümleyici, kapanma hareketinin son %10’luk bölümünde aktiftir. Pompa istasyonunda enerji kesilmesi durumunda klape, hidrolik sönümleyiciye ulaşıncaya kadar çok hızlı kapanır ve kapanma sırasında oluşan geri akış minimumda tutulur. Pompa fanlarının geri dönüşünün kritik olduğu durumlarda kullanılabilecek en iyi çekvalf tiplerindendir. Sönümleme etkisi çalışma koşullarına göre dahili kısma valfi yardımıyla ayarlanmaktadır. Hidrolik sönümleyici klapeye bağlı değildir. Klapenin açılmasına direnç yaratmaz. Bu sebeple, akış kaybı diğer frenli çekvalflere göre daha azdır.

Çap: DN 200-1200
Basınç: PN 10-25

Malzeme Özellikleri

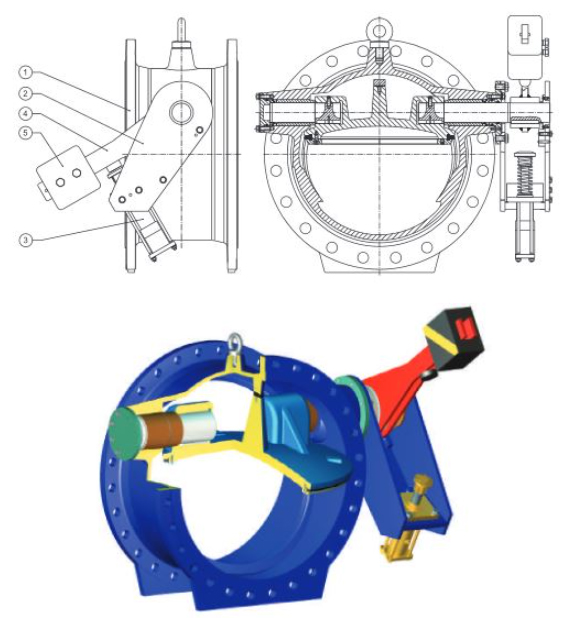

PARÇA NO	PARÇA ADI
1	Çekvalf Gövdesi
2	Şase
3	Hidrolik Fren
4	Kol
5	Ağırlık
